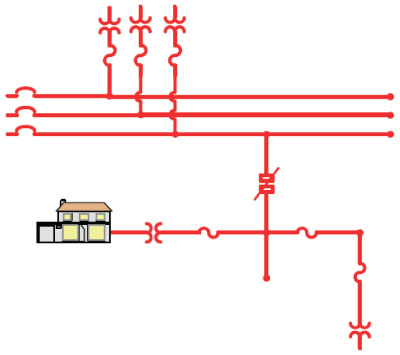

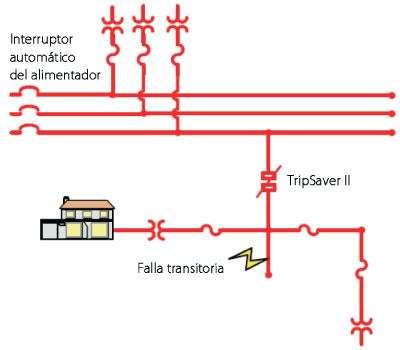

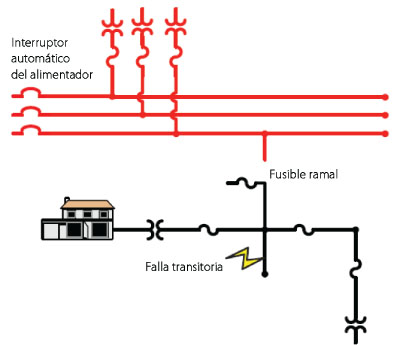

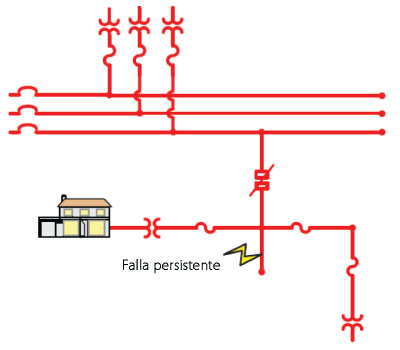

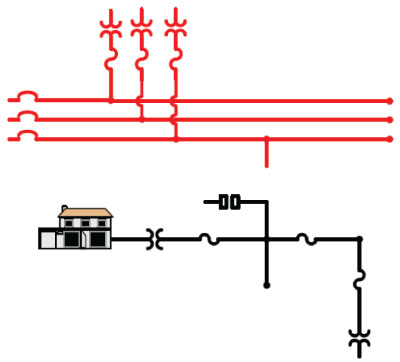

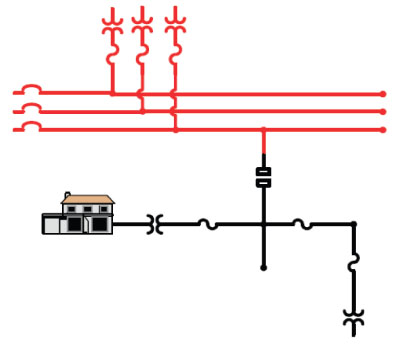

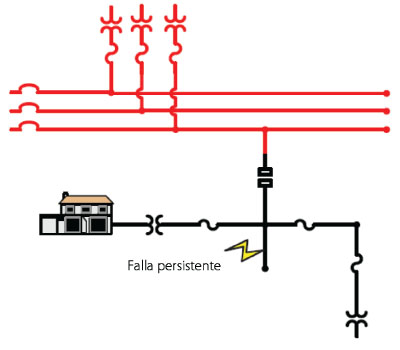

Reconectador montado en base de seccionador autodesconectador modelo TripSaver® II, de S&C, para la protección mejorada de circuitos laterales en redes de 13,2 kV Figura 1. Filosofía de quemar fusible | Figura 2. Filosofía de salvaguardar fusiblesMás del 90% de las fallas temporales de los circuitos de distribución aérea ocurren en los ramales. A través de los años, las compañías eléctricas han lidiado con la protección de ramales de dos maneras: a) emplear la filosofía de “quemar fusibles”: el interruptor automático del alimentador (o reconectador) de la subestación se coordina correctamente con el fusible del ramal, de tal manera que dicho fusible despeje cualquier falla aguas abajo dentro de su capacidad… en lugar de que lo haga el interruptor automático. El problema es que se interrumpe de manera sostenida el suministro a los usuarios del ramal -inclusive en el caso de una falla transitoria, como se muestra en la figura 1-, y la compañía eléctrica debe hacer frente al costo que implica el reemplazo del fusible (camión, mano de obra, tiempo) y atender los reclamos de los usuarios; b) emplear una filosofía de “salvaguardar o salvar fusibles”: se le da una mala coordinación intencionalmente al primer disparo del interruptor automático del alimentador de la subestación para que el opere más rápidamente que el fusible del ramal y así despejar la falla aguas abajo. El segundo disparo del interruptor automático es más lento para que, en el caso de que la falla siga presente, el fusible se queme para despejarla. El problema es que todos los usuarios del alimentador experimentan una interrupción momentánea en el caso de todas las fallas, como se muestra en la figura 2. El TripSaver II brinda mejor protección a los ramalesEl nuevo reconectador montado en base de seccionador autodesconectador tipo XS, TripSaver II de S&C elimina estos problemas. Es idealmente apto para la protección de ramales que experimentan fallas transitorias con frecuencia. Este reconectador en vacío unipolar, autoalimentado y controlado electrónicamente, está disponible para instalarse en seccionadores fusible tipo XS de S&C nuevos o existentes. Secuencia de operaciónFigura 3. Falla transitoria | Figura 4. El TripSaver II se abreEl TripSaver II puede tener hasta tres operaciones de reconexión (cuatro operaciones de disparo en total) antes de abrirse. Hay disponible una amplia variedad de curvas características de tiempo corriente (TCC). La duración del intervalo de apertura entre las operaciones de disparo es configurable por el usuario entre 0,5 y 5 segundos. El interruptor en vacío se reconfigura dos segundos después de que el TripSaver II se abra. El operario puede, entonces, cerrar manualmente el equipo después de que se haya realizado la reparación de la falla permanente. En los casos en los cuales se despeja una falla temporal antes de que el TripSaver II llegue al final de su secuencia operativa, el equipo regresará a su primera curva TCC, después de que se detenga su temporizador de secuencia de reconfiguración. El tiempo de la secuencia de reconfiguración es también configurable por el usuario y tiene un rango de 0,5 a 1.000 segundos. Cómo funciona ante una falla transitoriaFigura 5. El TripSaver II se reconecta | Figura 6. Falla persistenteConsideraremos una falla transitoria aguas abajo del TripSaver II, tal y como se muestra en la figura 3. Al utilizar su curva TCC rápida, el TripSaver II se abre, tal y como se muestra en la figura 4. Solo los usuarios que son abastecidos desde aguas abajo del ramal experimentan una interrupción momentánea. Cómo funciona ante una falla permanenteFigura 7. El TripSaver II se abre | Figura 8. El Tripsaver II se reconecta | Figura 9. El TripSaver II se abreConsideraremos una falla permanente aguas abajo, como se muestra en la figura 6. Igual que en el caso anterior, el TripSaver II se abre al utilizar su curva TCC rápida, como se muestra en la figura 7. Una vez más, solo los usuarios abastecidos desde el ramal aguas abajo experimentan una interrupción momentánea. Luego, el equipo se reconecta, como se muestra en la figura 8. Módulo de energía: transceptor USB y cable de alimentaciónDispone también de la posibilidad de configuración en el centro de servicio, es decir, en la oficina técnica de la compañía, por lo que proporciona a los clientes flexibilidad para la reconfiguración de sus dispositivos y la lectura de los registros de eventos utilizando el software de configuración del IntelliLink TS-II de S&C. La gráfica intuitiva de interfaz del usuario hace que el proceso de configuración sea rápido, fácil y amigable. El software permite también visualizar la información relativa al estado, leer los registros de eventos y realizar pruebas funcionales.
Figura 10. Detalle constructivo y características del equipo
|
|
