Por Prof. Ing. Alberto L. Farina
Asesor en ingeniería eléctrica y supervisión de obras
Los tableros eléctricos según la Reglamentación para la ejecución de las instalaciones eléctricas en inmuebles 90364 (RIEI)
Parte 3: Condiciones de montaje
Figura 1. Gabinete para fijar en un muro
En la parte 2 [“Tableros eléctricos. Parte 2: Condiciones de montaje”, en Ingeniería Eléctrica 343, junio 2019, en https://editores.com.ar/revistas/ie/343/farina_tableros_electricos] de esta serie de artículos sobre tableros eléctricos, se indicaron las condiciones generales de montaje de los tableros eléctricos en las salas de tableros; en lo que sigue, y continuando con el tema, se desarrollará un aspecto fundamental y complementario de este tema: las dimensiones de los pasillos, íntimamente relacionado con algunos aspectos constructivos de los tableros, por lo cual, comenzaremos por estos.
Aspectos constructivos de los tableros eléctricos que inciden en el dimensionamiento de las salas de tableros
Los aspectos que se considerarán a continuación serán solamente aquellos que sean relevantes para el tema tratado en esta parte: dimensiones de los pasillos.

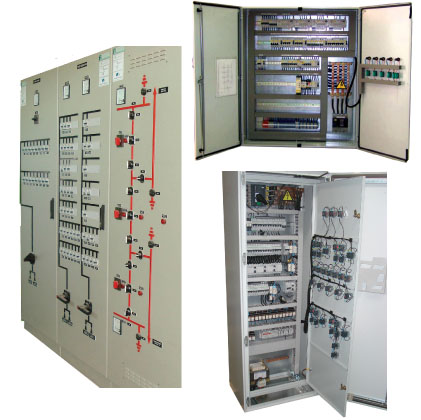

Figura 2. Gabinete fijado al piso (izquierda)
Figura 3. Tablero con doble puerta (derecha arriba)
Figura 4. Tablero con dos puertas frontales opuestas (derecha abajo)
Gabinete
El gabinete, también llamado “envolvente” o “caja” es la parte del tablero eléctrico que contiene el equipamiento, y su forma constructiva está relacionada con la funcionalidad de este. A continuación se verán cuestiones constructivas de los gabinetes que derivarán en las dimensiones o características constructivas de la sala de tableros.
De acuerdo a la forma de fijar los tableros eléctricos dentro de la sala de tableros, los gabinetes pueden ser a) fijados a los muros (figura 1); o b) al piso (figura 2).
En cuanto a la forma de acceder al interior del tablero eléctrico, se presentan las siguientes variantes:
+ mediante una sola puerta frontal; sentido de la apertura derecha o izquierda;
+ mediante una sola puerta frontal y con paneles desmontables o puertas en la parte posterior;
+ con varias puertas frontales (figura 3);
+ con dos puertas frontales, que abren hacia ambos lados (derecha e izquierda) (figura 4);
+ mediante varias puertas frontales y con paneles desmontables o puertas en la parte posterior.
Respecto de los accionamientos de los aparatos de maniobra, son los siguientes:
+ aquellos a los que se acceso mediante una puerta del frente;
+ aquellos a los que se accede directamente en el frente.
Otra característica que se debe tener en cuenta es que, en un tipo, la placa de montaje está fijada en el interior; en el otro, el gabinete está compartimentado y los elementos de control se encuentran montados en bandejas extraíbles. Esto último es típico en los tableros eléctricos denominados “centro de control de motores (CCM)”. (Ver figura 5).
Estas bandejas extraíbles dentro de cada compartimiento a su vez presentan tres posiciones: + Posición de insertado o funcionamiento normal. Los elementos que pertenecen al circuito principal o de fuerza motriz y los del circuito de control están conectados.
+ Posición de prueba. Los elementos que pertenecen al circuito principal o de fuerza motriz están desconectados, pero los del circuito de control permanecen conectados. Llamada también “posición de prueba” o “test”.
+ Posición de desconexión. Ninguno de los dos circuitos está conectado. Llamada también como “extraída”.
Figura 5. Tablero tipo CCM
Es importante también considerar la forma en que acometerán al tablero eléctrico las canalizaciones, ya que pueden ser de la siguiente manera:
+ Acometida por la parte superior con caños
+ Acometida por la parte superior con BPC
+ Acometida desde una cámara inferior
+ Acometida desde la parte inferior con caños
Pasillo
Se pueden distinguir dos tipos de pasillos: uno de circulación-operación y el otro, de mantenimiento. De acuerdo a las dimensiones y al tipo de tablero eléctrico que se ubicará en la sala de tableros y a lo expuesto en la Parte 2 de esta serie, el lector ya tiene una primera aproximación al tema. Ahora, continuará el estudio considerando el pasillo de acuerdo al tipo de gabinete que se trate.
Función
Los pasillos están destinados a la operación, mantenimiento y evacuación de la sala de tableros.

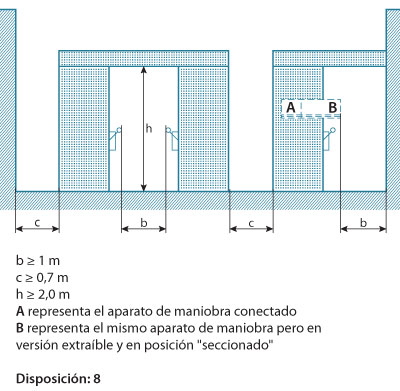

Figura 6. Pasillos, dimensiones mínimas
Acceso
Los pasillos de cualquier tipo que excedan los seis metros de longitud deben ser accesibles desde ambos extremos.
Anchos
La determinación del ancho, entre otras cuestiones, debe tener en cuenta que las puertas abisagradas deben abrir 95 grados.
Dirección de la ruta de escape
La puerta de los tableros eléctricos debe cerrar en dirección de esta.
Ancho mínimo
Si las puertas de los tableros eléctricos cierran en dirección de la ruta de escape, el ancho del pasillo debe ser de un metro.
Tablero eléctricos con bandejas extraíbles
La distancia mínima debe considerarse cuando la bandeja extraíble se encuentra en la posición de “seccionado”, pero debería considerarse la posibilidad de tratarla en la posición “extraída”.
Figura 7. Pasillo, ancho mínimo (arriba izquierda) | Figura 8. Pasillo, paso libre mínimo (arriba derecha) | Figura 9. Pasillo, pasos libres mínimos (abajo izquierda) | Figura 10. Pasillo, paso libre mínimo (abajo derecha)
Tablero con dispositivos que sobresalen
Cuando el tablero eléctrico tiene dispositivos de comando fijos y que sobresalen de la parte frontal del gabinete, la distancia mínima debe medirse desde la parte más saliente del primero.
Otras situaciones
Otras situaciones derivadas de la forma constructiva de los tableros eléctricos son las siguientes:
+ Que tenga una segunda puerta frontal, o bien un panel abisagrado que no se pueda fijar en la posición de abierto, en ese caso, el ancho mínimo deberá ser de 0,5 metros.
+ De forma parecida a la anterior, pero que se puedan fijar en la posición de abierto, en ese caso, el ancho mínimo será de 0,7 metros.
La figura 6 muestra el corte de una sala de tableros, en donde se pueden apreciar alternativas de las disposiciones de tableros en el interior de esta y, en consecuencia, las distancias mínimas.
En cambio, las figuras 7, 8, 9 y 10 corresponden a anchos y pasos libres mínimos en la dirección de escape en emergencia exigidos según las características constructivas de los tableros eléctricos, sobre todo considerando si tienen elementos de maniobra sobresaliendo y la forma de operar las puertas de los gabinetes.
Bibliografía
[1] Asociación Electrotécnica Argentina, Reglamentación para la ejecución de instalaciones eléctricas en inmuebles AEA 90364 - Parte 5
[2] Farina; Sobrevila; Instalaciones eléctricas; Librería y Editorial Alsina, Rosario
